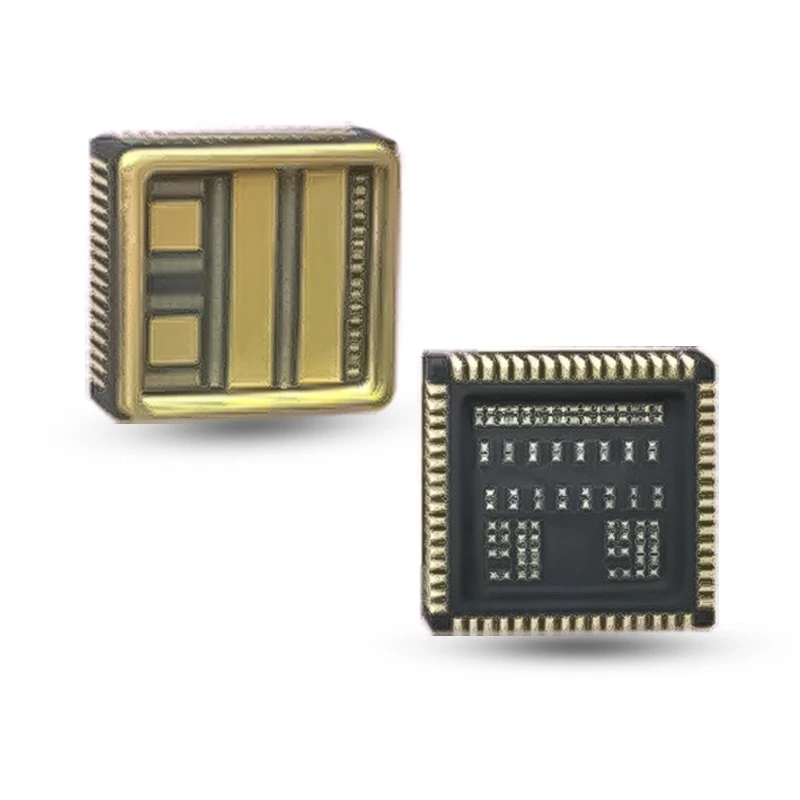

ตัวพาชิปไร้สารตะกั่วเซรามิก (CLCC)

การออกแบบการติดตั้งพื้นผิวไร้สารตะกั่ว-สำหรับเส้นทางสัญญาณที่เล็กที่สุด ออกแบบมาโดยเฉพาะสำหรับการใช้งานเซ็นเซอร์ที่มีพื้นที่-จำกัดและไวต่อ RF-

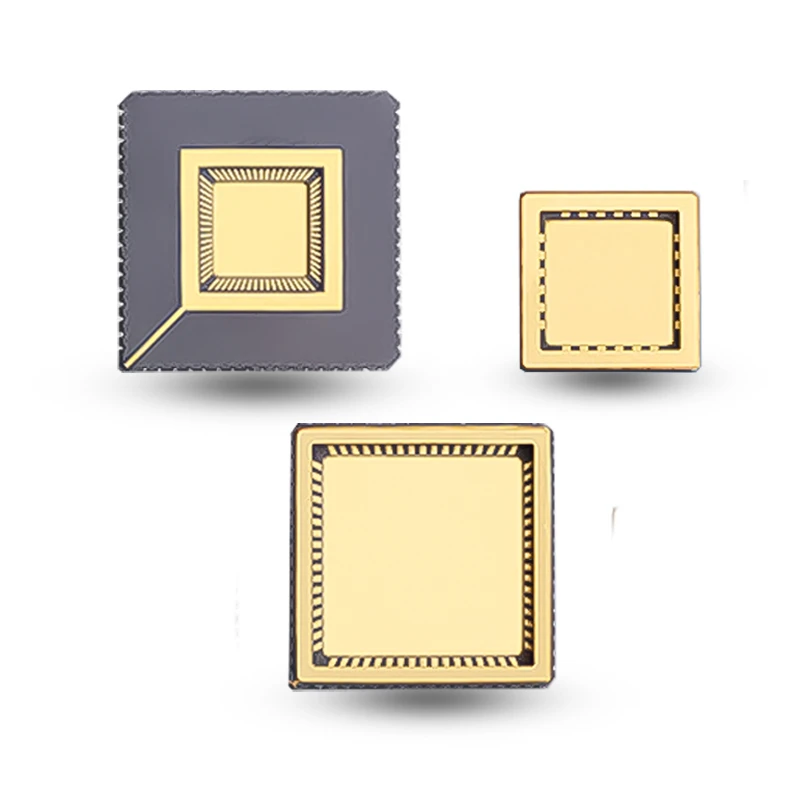

ตัวพาชิปไร้สารตะกั่วแบบเซรามิก (CLCC) เป็นโซลูชันบรรจุภัณฑ์ที่มีประสิทธิภาพในเซมิคอนดักเตอร์ที่มีความแม่นยำ ต่างจากสายโลหะทั่วไปตรงที่เชื่อมต่อส่วนประกอบต่างๆ ผ่านแผ่นโลหะรอบๆ กล่องหุ้ม ทำให้ได้เปรียบในด้านขนาดและน้ำหนักอย่างมาก ทำให้เหมาะสำหรับการใช้งานที่ต้องการประสิทธิภาพพื้นที่สูงและการประกอบที่หนาแน่น
แพ็คเกจเซรามิก CLCC มีให้เลือกสองแบบ: ด้านข้าง-คู่หรือสี่ด้าน- โดยมีระยะพินมาตรฐาน 1.27 มม. และ 1.00 มม. ในการใช้งานจริง CLCC สนับสนุนหน่วยประมวลผลลอจิกประสิทธิภาพสูง-และโมดูลวงจรเฉพาะอย่างมีประสิทธิภาพ ทำให้ CLCC เป็นโซลูชันบรรจุภัณฑ์ที่ต้องการเพื่อให้มั่นใจว่าชิ้นส่วนอิเล็กทรอนิกส์จะทำงานอย่างมีเสถียรภาพในระยะยาว-

วัสดุที่มีจำหน่าย: อลูมินา อะลูมิเนียมไนไตรด์ แก้ว-คอมโพสิตเซรามิก โลหะผสมคาร์ไบด์ ทังสเตน-แมงกานีสหรือโมลิบดีนัม-ความหนาของแมงกานีส-การทำให้เป็นโลหะของฟิล์ม
การใช้งาน: เซมิคอนดักเตอร์และอิเล็กทรอนิกส์ อุปกรณ์การแพทย์ พลังงานและพลังงาน อุปกรณ์และเครื่องจักร
ส่งคำถาม

การแนะนำสินค้า

รายละเอียดสินค้า



ผู้ให้บริการชิปเซรามิกไร้สารตะกั่ว (CLCC) ได้รับการยอมรับในอุตสาหกรรมเนื่องจากมีการออกแบบเอฟเฟกต์ปรสิตต่ำ ซึ่งลดการรบกวนของสัญญาณและเพิ่มความเร็วในการส่งข้อมูล นอกจากนี้ วัสดุเซรามิกยังให้เส้นทางการนำความร้อนที่มีประสิทธิภาพ โดยกระจายความร้อนภายในอย่างรวดเร็วเพื่อให้มั่นใจในความน่าเชื่อถือของเซมิคอนดักเตอร์ที่มีความแม่นยำภายใต้ภาระสูง กระบวนการเคลือบโลหะด้วยฟิล์มหนา-ของเรายังช่วยให้ตัวเครื่องสามารถปรับตัวเข้ากับสภาพแวดล้อมได้อย่างยอดเยี่ยมอีกด้วย





คุณสมบัติ

  • ผลปรสิตต่ำ
  • เส้นทางการนำความร้อนที่ดีเยี่ยม
  • ทนต่อแรงกระแทกทางกลสูง
  • ความมั่นคงด้านสิ่งแวดล้อมในระยะยาว-
  • เข้ากันได้กับการกำหนดเส้นทาง PCB ความหนาแน่นสูง-
  • มีความแข็งสูง
  • ประสิทธิภาพของฉนวนที่เหนือกว่า
  • ความต้านทานต่ำ
  • ทนต่อการกัดกร่อนได้ดีเยี่ยม
  • ทนต่อความชื้นสูง
  • ภูมิคุ้มกันการรบกวนทางแม่เหล็กไฟฟ้าที่แข็งแกร่ง (EMI)



ตารางรุ่นหลัก (มม.)



บรรจุภัณฑ์ของ CLCC มีตัวเลือกวัสดุต่างๆ เช่น อลูมินา อะลูมิเนียมไนไตรด์ และ Kovar รวมกับการเคลือบโลหะด้วยฟิล์มหนาที่มีความแม่นยำ- นอกเหนือจากระยะพิทช์มาตรฐาน 1.27 มม. และ 1.00 มม. แล้ว เรายังมีโซลูชันที่ปรับแต่งเองสำหรับขนาดโดยรวม เค้าโครงของแผ่นอิเล็กโทรด และช่องภายในตามข้อกำหนดทางวิศวกรรมอิเล็กทรอนิกส์ของคุณ



รุ่นสินค้า

ขนาดตัวเครื่องเซรามิก

สนามตะกั่ว

พื้นที่ปิดผนึก

พื้นที่แนบตาย

ความหนารวม

C04D2-01

4.40×7.00

-

6.50×4.20

2.50×3.00

2.40





ความช่วยเหลือด้านเทคนิค



  • ผลิตภัณฑ์ที่กำหนดเองตามความต้องการของลูกค้า
  • ทำงานร่วมกับลูกค้าเพื่อปรับปรุงการออกแบบผลิตภัณฑ์ เพิ่มประสิทธิภาพ และลดต้นทุน
  • บริการติดตามและติดตามการใช้งานผลิตภัณฑ์-





ความเชี่ยวชาญด้านเซรามิก



Tessvida เป็นผู้เชี่ยวชาญด้าน Total Kit Solutions (TKS) ที่ให้บริการในอุตสาหกรรมหลัก: เซมิคอนดักเตอร์และอิเล็กทรอนิกส์ อุปกรณ์ทางการแพทย์ FPD/LED เครื่องจักร ปิโตรเคมี รถยนต์และการขนส่ง พลังงานและพลังงาน อาหารและการเกษตร ด้วยห่วงโซ่อุปทานที่เติบโตเต็มที่และกระบวนการขั้นสูง (การอัดแบบไอโซสแตติก การหล่อแบบเจล การอัดแบบแห้ง) เรานำเสนอความสามารถแบบ end-ถึง- ตั้งแต่การเตรียมวัสดุ การขึ้นรูป การเผาผนึก ไปจนถึงการตัดเฉือนที่มีความแม่นยำ และหลังการประมวลผล-

ด้วยการสนับสนุนจากความเชี่ยวชาญเชิงลึกในด้านเซรามิกที่มีความบริสุทธิ์สูง- และการบูรณาการทรัพยากรที่แข็งแกร่ง บริการแบบกำหนดเองที่ยืดหยุ่นของเราสามารถตอบสนองความต้องการของลูกค้าได้อย่างแม่นยำ ตั้งแต่การเลือกวัสดุไปจนถึงการส่งมอบผลิตภัณฑ์สำเร็จรูป





กระบวนการผลิตเซรามิก



High-Temperature

การเตรียมผง

การเตรียมผงวัตถุดิบ การพ่นแกรนูล (การผสม การโม่ลูกบอลเชิงกล การทำแห้งแบบพ่นฝอย)

01

Powder Forming

การขึ้นรูปผง

การอัดแบบไอโซสแตติก การอัดแบบแห้ง การฉีดขึ้นรูป การขึ้นรูปเจล การหล่อ การอัดแบบร้อน

02

Powder Preparation

การเผาผนึกที่อุณหภูมิสูง-

การเผาผนึกในชั้นบรรยากาศ การเผาผนึกแบบสุญญากาศ การเผาผนึกบรรยากาศแบบควบคุม

03

Precision Processing

การประมวลผลที่แม่นยำ

ตัด กลึง เจียร กัด ขึ้นรูป เจาะ

04

Surface Treatment

การรักษาพื้นผิว

การทำความสะอาด การหลอมอาร์ก การพ่นพลาสมา การพ่นด้วยไฟฟ้าสถิต การสะสมไอ การทำความสะอาดที่สะอาดเป็นพิเศษ- อโนไดซ์ คอมโพสิตที่เป็นโลหะ

05





ขั้นตอนการประมวลผลเซรามิกที่มีความแม่นยำ



  • wmpage03-s1.webp

    การเตรียมวัสดุ

  • wmpage03-s2.webp

    การขึ้นรูปวัสดุ

  • wmpage03-s3.webp

    การเผาผนึก

  • wmpage03-s4.webp

    การกลึงละเอียด

  • wmpage03-s5.webp

    การตรวจสอบ

  • wmpage03-s6.webp

    การทำความสะอาดที่แม่นยำ

  • wmpage03-s6.webp

    บรรจุสูญญากาศ

  • wmpage03-s1.webp

    การเตรียมวัสดุ

  • wmpage03-s2.webp

    การขึ้นรูปวัสดุ

  • wmpage03-s3.webp

    การเผาผนึก

  • wmpage04-s1.webp

    การกลึงละเอียด

  • wmpage05-s1.webp

    การตรวจสอบ

  • wmpage06-s1.webp

    การทำความสะอาดที่แม่นยำ

  • wmpage06-s1.webp

    บรรจุสูญญากาศ
